GNSS受信機 iRTK5x

Hi-Target

iRTK5 GNSS受信機

iRTK5x

iRTK5x は、次世代型GNSSエンジン、Hi-Fixテクノロジーおよびキャリブレーションフリーのチルト測量を可能にする IMUなどを搭載した最新のGNSS受信機です。

革新的なマグネシウム合金ボディ、 Linex3.2.0オペレーティングシステム、防水型HD OLEDタッチパネルディスプレイにより、 一歩先を行くRTK測量ソリューションを提供いたします。

特長

iRTK5

国土地理院登録 一級GNSS測量機


全衛星測位システムに対応したGNSS受信機

・ 336 チャンネル測位
・ NGS認証済GNSSアンテナ
・ GPS,GLONASS,GALILEO,BDS,SBAS,QZSS に対応
・ 独自のアンテナ技術によりマルチパスを低減

Hi-Fixテクノロジー搭載

一時的に通信が遮断して、補正情報が途切れた場合でも、RTKの測位精度を維持します。通信環境の悪い現場での 切れ目のない観測を可能にします。

疑似ダイナミックRTK

森林内などでFIX解を失ってFloat解に低下した場合でも、従前の測位解を使用してFIX相当の精度を得ることができます。

Webマネージメントシステム

WiFi接続して、スマートフォン・PCなどのWebブラウザからGNSS受信機にアクセスできます。各種定や、測位状態の確認をリアルタイムで 行うことができます。

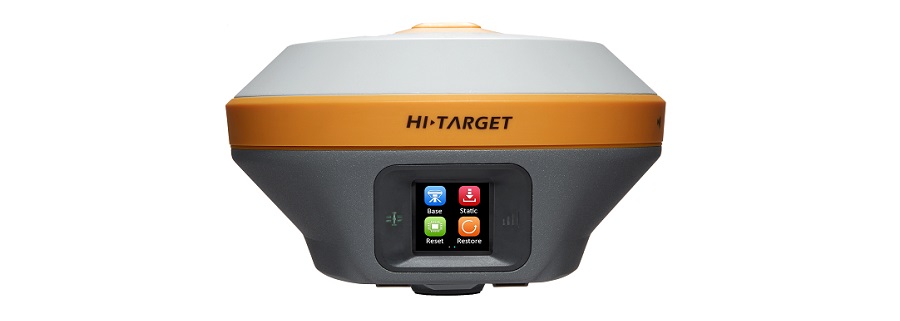

HD OLEDタッチパネルスクリーン

防水性能を備えた、1.3インチ・240x240ピクセルのタッチスクリーンを搭載。 受信機側で、素早く設定・状態の 確認を行うことができます。

米国国防省規格に準拠した、堅牢設計

・ 防塵・防水性 IP67
・耐衝撃・耐振動 MIL-STD-810G,514.6
・塩害耐性 MIL-STD-810G、509.4 96時間
・自然落下 MIL-STD-810G、コンクリート上2m

大容量リチウムイオンバッテリー

Battery ・ 6,800mAh リチウムイオンバッテリー
・ 残量インジケータ付きスマートバッテリー
・ RTK(移動局)で 10 時間使用可能

ネットワーク RTK へシームレスに接続

固定局・移動局を用いた標準的な RTK 測位に加え、ネットワーク RTK にも対応します。

他社アプリ(快測ナビ、フィールドテラスなど)にも接続可能

アンドロイドアプリ(Hi-Survey)を使用して、GNSSの測位座標を他社アプリへ転送することが可能です。

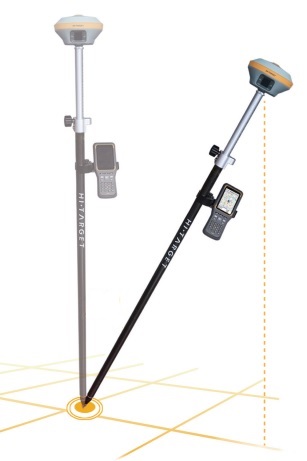

IMUを採用し、安定したチルト測量を実現

iRTK5

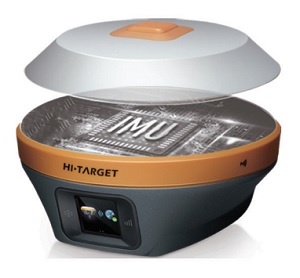

キャリブレーションフリーでチルト測量を実現する、IMUを搭載。従来の方位センサ方式では難しかった 磁気環境においても、高精度に傾斜方向を検知することができます。
気泡管を使用した整準と比較して、約20%の効率化が可能です。

30度以内の傾斜角で、2-3cm程度の精度を実現しています。

動画・検証記事

IMUの初期化~観測~測設までの流れを簡単に紹介したビデオ


傾斜補正性能の検証記事

こちらのページより、iRTK5xの傾斜補正機能についての検証結果をご確認できます。

付属ソフトウェア

カタログ、仕様、説明書

資料ダウンロードサイトで必要事項を入力してください。
