小泉測機 GNSS基準局設置

Vnet6plus基準点設置

CORS establishment

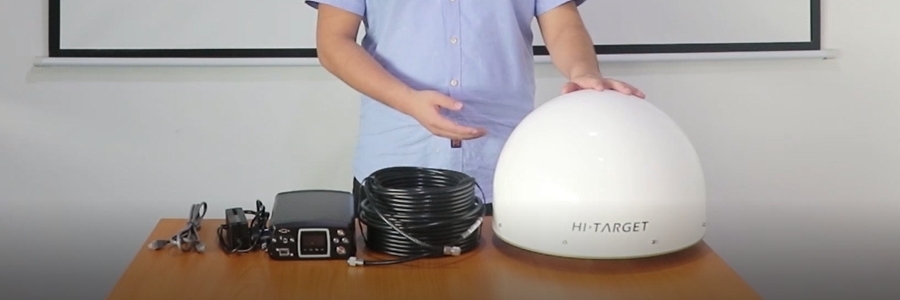

検証用のため、GNSS受信機Vnet6plusと3Dチョークリングアンテナを設置いたしました。 設置状況の詳細と検証結果について報告します。

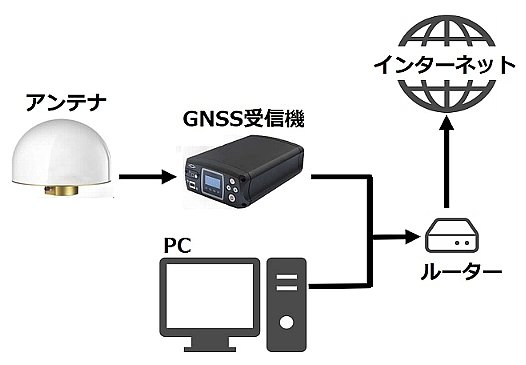

構成

CORS system

受信機からのデータはLAN経由で入出力します。今回の受信機設置場所は事務所から離れた場所ではありませんので、受信機とPCは同一LAN内に 設置できました。ルーターを介してインターネットへ接続されます。
*上記構成は、あくまでも一例です。

データの流れ

CORS system

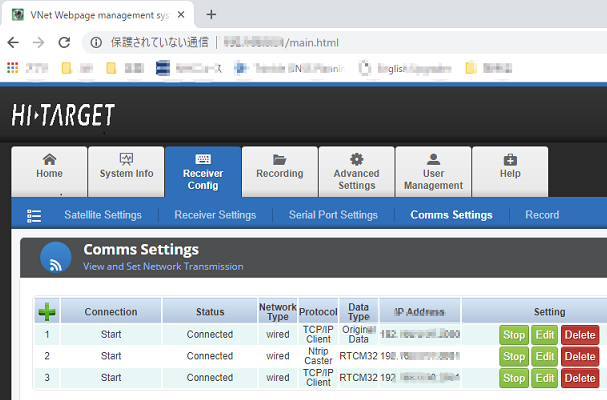

衛星の受信状況・インターフェイス・ネットワークの設定等は、ブラウザーを使って設定できます。画面は、ネットワークストリームの設定です。 当社設置のVnet6plusには合計3本のストリームを設定しました。

ストリーム1 ZnetBaseソフトウェアへデータ送信

CORS system

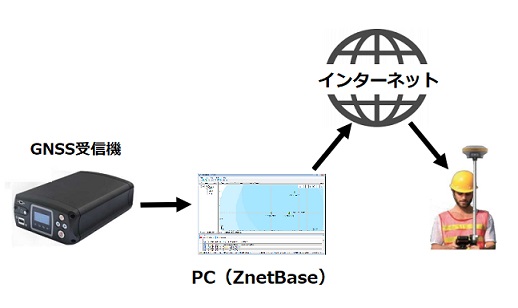

Vnet6plus側をTCP/IPクライアントとして動作させ、Hi-Target社オリジナルフォーマットのデータをサーバー側(PC上で稼働しているZnetBase) へ送信します。ZnetBaseはN-trip casterとして、移動局へ補正情報を配信します。

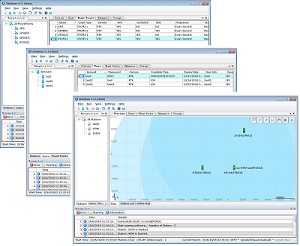

CORS system(クリックで拡大)

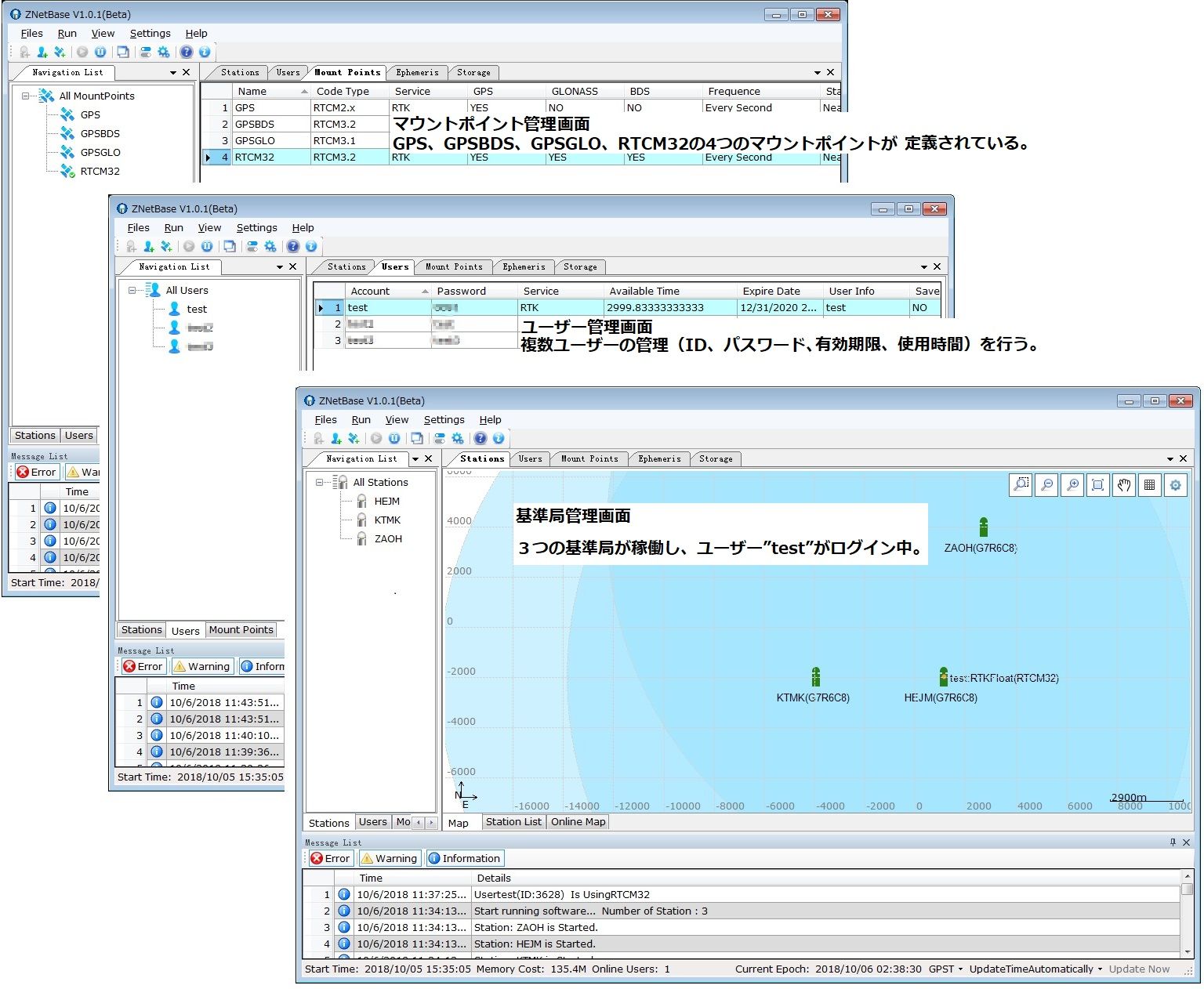

PC上で稼働しているソフトウェア・ZnetBaseは、複数の基準局・マウントポイント・ユーザーを統合的に管理するソフトウェアです。 最大100ユーザーがN-trip clientとして接続することができます。

評価目的で接続したい場合、当社までお問合せ下さい。

ストリーム2 Vnet6plusをN-trip casterとして動作させる

CORS system

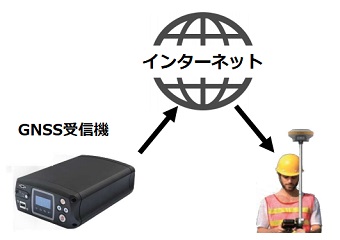

Vnet6plusをN-trip casterとして動作させることもできます。移動局(N-trip client)は、Vnet6plusに直接アクセスして、 補正情報の配信をうけます。

評価目的で接続したい場合、当社までお問合せ下さい。

ストリーム3 RTKLIB(strsvr.exe)へデータ送信

CORS system

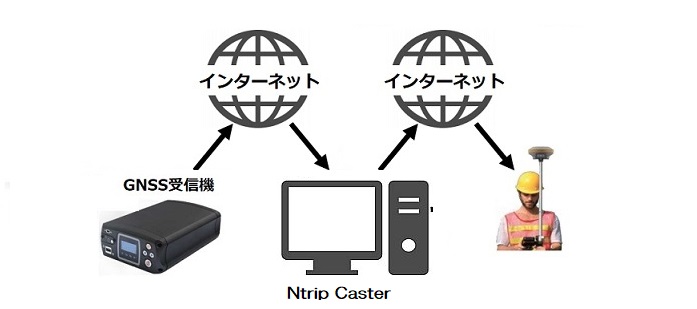

Vnet6plus側をTCP/IPクライアントとして動作させ、RTCMメッセージをサーバー側(PC上で稼働しているRTKLIB,strsvr.exe) へ送信します。strsvr.exeはN-trip serverとして、無料のN-trip casterサービスであるRTK2goへ補正情報を送信します。
移動局は、RTK2goへ接続することで補正情報の配信を受けることができます。

当社検証用基準点の補正情報を、RTK2goから受け取ることができます。ログイン情報は以下の通りです。

IP69.75.31.235(rtk2go.com:2101)
マウントポイントNAGAOKA_HEJM
ポート番号2101
ユーザー名無し
パスワード無し
RTCM3.2(GPS+GLO+QZS+BDS+GAL)にて配信

基準点座標を求める

CORS system

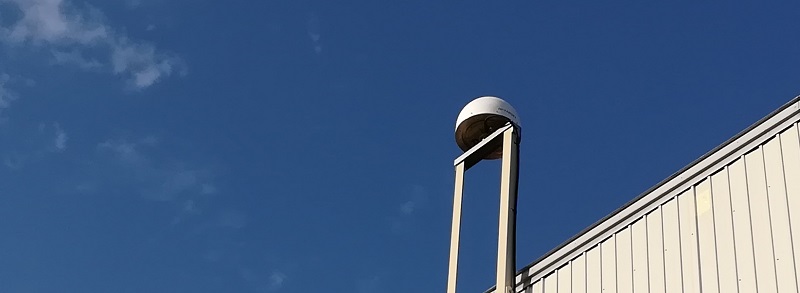

当社社屋に3Dチョークリングアンテナを設置し、24時間スタティック観測を行いました。
周辺の電子基準点・三か所のデータを用いて、【電子基準点のみを既知点とする基準点測量マニュアル】に基づいて 基線解析~網平均計算を行った結果、以下の座標値を得ました。

元期座標 緯度37°25′06.00542"
経度138°49′54.06568"
標高33.947 m
楕円体高73.630 m

観測~基線解析~点検~網平均の手順については、こちらのページで説明しています。

*上記座標を基準点座標とした配信は、ZnetBaseソフトウェアから行っています。RTK2goから配信される補正情報で 使用している基準点座標値は、上記座標とは異なりますので、利用される方はご注意ください。

測位検証結果

只今準備中です。
